MP-SPR Navi™ 流通池


流通池类型

入口直径

流体通

道数目

光学通

道数目

材质

一个通道的体积

SPR301标准流通池

中等

2

2/4

PDMS

1 µL

SPR302-LS快速动力学研究流通池

2

2/4

PDMS

1 µL

SPR305-MS

材料型流通池

2

2/4

PEEK

1 µL

SPR310-GS

气相流通池

2

2/4

PDMS

1 µL5 µL(取决于应用)

SPR321-EC

电化学流通池

1

2/4

PEEK, Kalrez

100 µL

SPR330-HR

高耐化学性流通池

1

2/4

PEEK, Kalrez

100 µL

4通道流通池

2

4

PDMS

1 µL

SPR305-Cust

定制化流通池

定制

1/2

2/4

PEEK, Kalrez

定制

SPR323-Cust带额外光学入口的定制化流通池,比如:荧光



技术参数如有任何变更,恕不另行通知。

使用者可以很容易更换所有流通池。所有流通池都能在气相和液相下测量,但是只有气相流通池能够测量压缩气体。

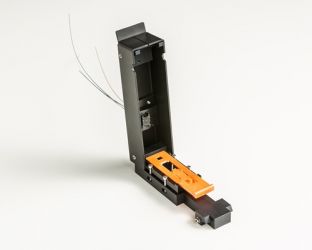

SPR321-EC

电化学流通池:

  • SPR 芯片为工作电极
  • 两条绝缘空心管为对电极和参比电极
  • 通过简易的快锁装置更换芯片
  • SPR芯片的整体装配在液相下,避免接触空气。
  • 敞开的池子顶部用于移液,能够更换分析物。
  • 通过内置双通道蠕动泵,流通池可得到连续的液流。

亮点:

  • 电化学工作电极:SPR 芯片表面(比如:金)
  • 电化学对电极和参比电极:易于更换的金属丝,比如:Pt, Ag/AgCl和其他。

模式:

  • SPR 和电化学并联测量(与单独的测量装置相比,提高了精度)
  • 电化学作为刺激物使用

为什么选择MP-SPR分析仪用于电化学测量?

MP-SPR分析仪基于多参数表面等离子体共振技术(MP-SPR),测量完整的SPR曲线而不仅仅是sensogram图谱,所以MP-SPR尤其有助于研究具有非线性SPR响应的金属和其他高吸光材料。

材料:

适用于有机、无机或混合导体和绝缘体

应用(应用文章AN#120 ,AN#142 AN#143

Ÿ   表征上述材料

Ÿ   质量控制/监控上述材料的沉积

Ÿ   检测痕量金属



链接至:行业应用-材料-SPR电化学

链接至:行业应用-生命-传感器开发-电化学生物传感器

SPR330-HR

高耐化学性流通池

对于刺激性化学品,我们提供PEEK和全氟橡胶材质的流通池。流通池有一个流体通道,体积为100 µL

SPR310-GS

气体流通池

MP-SPR的其他流通池也能在气相(空气)和液相下测量。如果是压缩气体,则必须使用气体流通池。标准的流通池只能用于低压气体。气体流通池不包括气体混合工作站。

SPR305-MS

SPR Navi 210AMP-SPR Navi 210A VASA的标准流通池,
材料科学研究的最佳选择

材料科学研究推荐使用的流通池。SPR Navi 210AMP-SPR Navi 210A VASA提供的标准流通池由高耐化学性材料PEEK制成并有大的入口直径。流通池有两个流体通道,每个通道的体积为1 µl

SPR302-LS

快速动力学研究流通池

小入口直径的流通池用于快速动力学研究。流通池有两个流体通道,每个通道的体积为1 µl

SPR301

SPR Navi 220AMP-SPR Navi 220A NAALI的标准流通池

SPR Navi 220AMP-SPR Navi 220A NAALI提供的标准流通池由PDMS材料制成。流通池有两个流体通道。每个流通池的体积为1 µl并有中等尺寸的入口直径。

SPR305-Cust

定制化流通池

定制化流通池,PEEK和全氟橡胶材质,定制内径。体积为100 µL的单通道或双通道,每个通道的体积为1 µL

SPR323-Cust

带额外光学入口的定制化流通池,比如荧光

适用于需要额外激发光源或从液体通道额外测量的应用

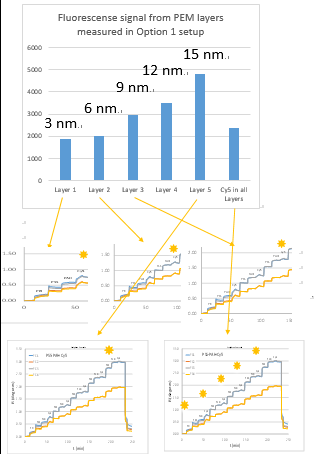

同时测量荧光信号和SPR信号

Cy-5 label

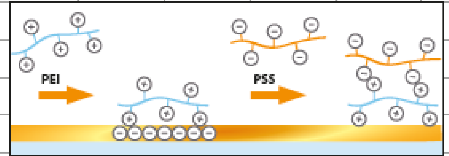

PEM聚电解质多层膜自组装的荧光信号






 MP-SPR Navi™ 固定器


SPR420-IM

特别设计的独立夹持器用于MP-SPR Navi™芯片表面的化学修饰和功能化。MP-SPR Navi™固定器兼容MP-SPR Navi™芯片和MP-SPR Navi™芯片夹持器。

固定器以10倍最小化试剂消耗实现芯片的离线固定。固定后,只有通道区域被试剂覆盖。(整张芯片的面积为240 mm2,而两个通道的面积大约为24 mm2
